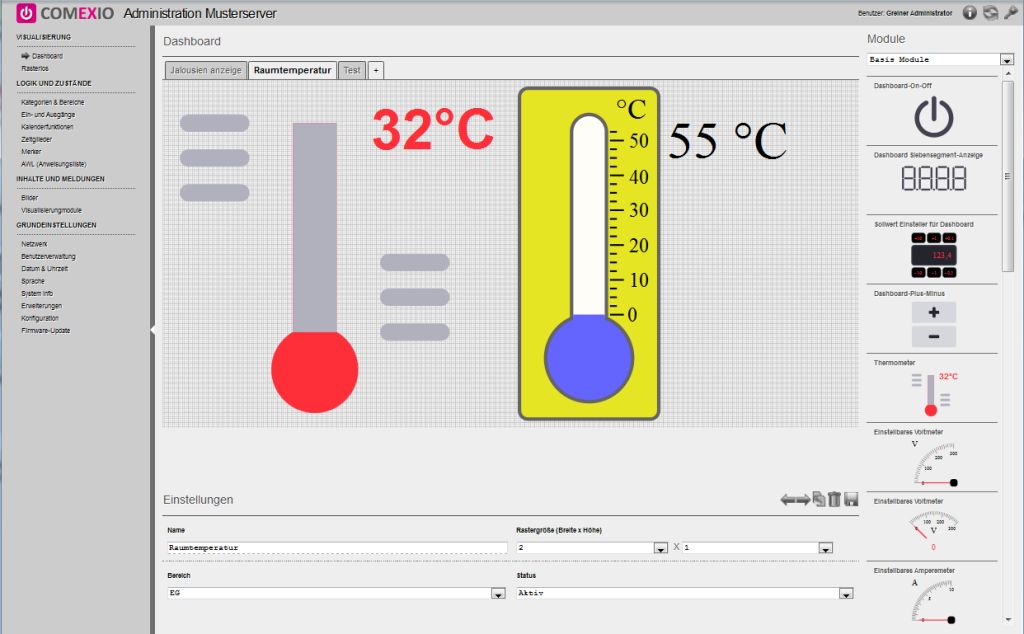

Um Ihr Eigenheim oder Industrieanlage visualisieren zu können, müssen Sie im „Administration IO-Server“ auf den Menüpunkt Dashboard klicken. Jetzt erscheint das Menü Dashboard, dies dient zur Visualisierung der Daten und zum Steuern der Ausgänge. Legen Sie für die bessere Übersicht hierfür die verschiedenen Aufgaben Tabs an und platzieren Sie die benötigen Module per Drag & Drop auf dem Rasterfeld.

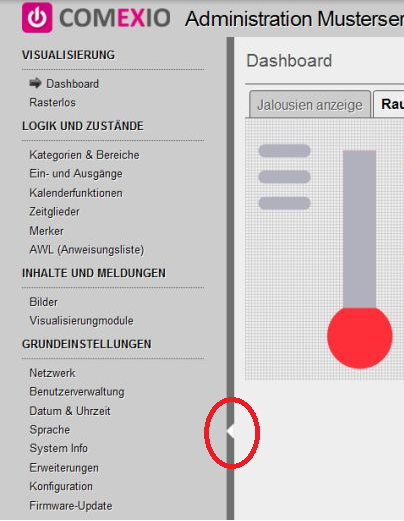

Um den Arbeitsbereich zu vergrößern, klicken Sie auf den Balken neben der Navigationsleiste ( im Bild rot markiert), hier können Sie die Leiste ein-und ausblenden.

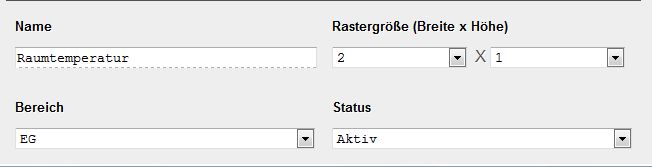

Unter dem Dashboard finden Sie ein Feld mit Einstellungen, Stellen Sie das Dashboard auf die richtige Größe ein „Rastergröße“, ordnen Sie ihm einen „Namen“ zu (der im Tab und in der Visualisierung erscheint), einen Bereich und den Status. Mit dem Bereich können Sie die Zugriffsrechte, die Sie im Menüpunkt „Kategorie & Bereiche zugeordnet haben, den verschiedenen Benutzern zuweisen.

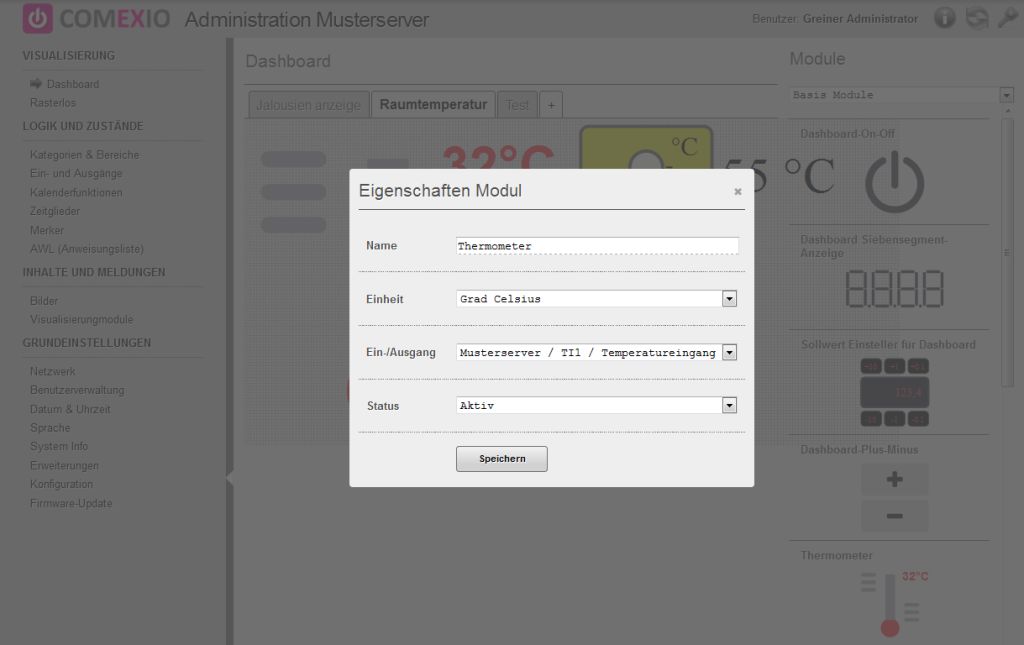

Nach dem Einfügen in das Dashboard(Rasterfeld), erscheint ein Einstellungsfenster, dort können Sie Namen, Einheit, Ein-und Ausgänge, und den Status des eingefügten Moduls zuteilen, Speichern nicht vergessen!

Jetzt können Sie Ihre erstellen Dashboards in der Visualisierung abrufen.
